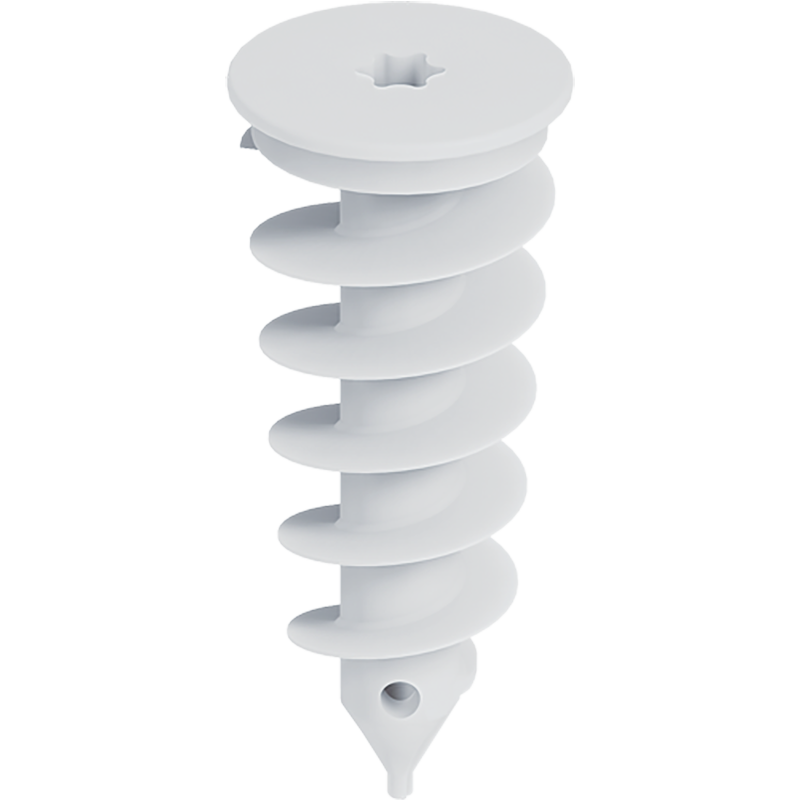

ISO-SPIRALE

Spiraldübel für WDVS
zur Befestigung von leichten Anbauteilen, z. B. Hausnummern, Leuchten usw. in geschäumten Dämmstoffen wie Polystyrol oder Polyurethan sowie in Holzfaserdämmstoffen
mit großen Flanken der Spirale für einen sicheren Halt im Dämmstoff
wärmebrückenfrei
im Regelfall ist kein Vorbohren erforderlich
einfache und sichere Montage
empfohlene Last: maximal 5 kg je Befestigungspunkt

Dichtscheibe auf den EJOT Spiraldübel aufstecken. Anschließend mit Hilfe eines handelsüblichen Schrauberbits TORX T40 an der gewünschten Stelle durch die Armierungsschicht oberflächenbündig in den Dämmstoff einschrauben (in der Regel ohne Vorbohren).
Bei Holzfaserdämmstoffen empfiehlt sich das Vorbohren mit einem 5er Bohrer.
Das zu befestigende Anbauteil kann mit einer normalen Spanholzschraube (Ø 4,0 – 5,0 mm) im Dübel befestigt werden (erforderliche Schraubenlänge: Anbauteildicke + 35 mm).
Um das Eindringen von Feuchtigkeit in den Dämmstoff zu verhindern, empfehlen wir gegebenfalls den Dübelrand zusätzlich mit einer geeigneten Dichtmasse (z. B. auf Acryl- oder Silikonbasis) abzudichten.

Geeignet für geschäumte Dämmstoffe wie Polystyrol oder Polyurethan, Kork und Holzfaserdämmstoffe. Eignung für weitere Dämmstoffe im Einzelfall prüfen.
Die empfohlene Last bei PS 15 beträt 50 N. Je nach Dämmstoffdichte können höhere Lasten aufgebracht werden. Hierzu sind Auszugsversuche durchzuführen. Bei höheren aufzubringenden Lasten ist eine sichere Verankerung im Wandbaustoff notwendig. Wenden Sie sich bitte in solchen Fällen an unsere Hotline Technische Beratung.

Artikelnummer	Artikelabkürzung	GTIN/EAN 4004637	Gebindegröße
83685	ISO-SPIRALE	- 83685 4	100 Stück/Karton

Technisches Merkblatt akurit ISO-SPIRALE

PDF
