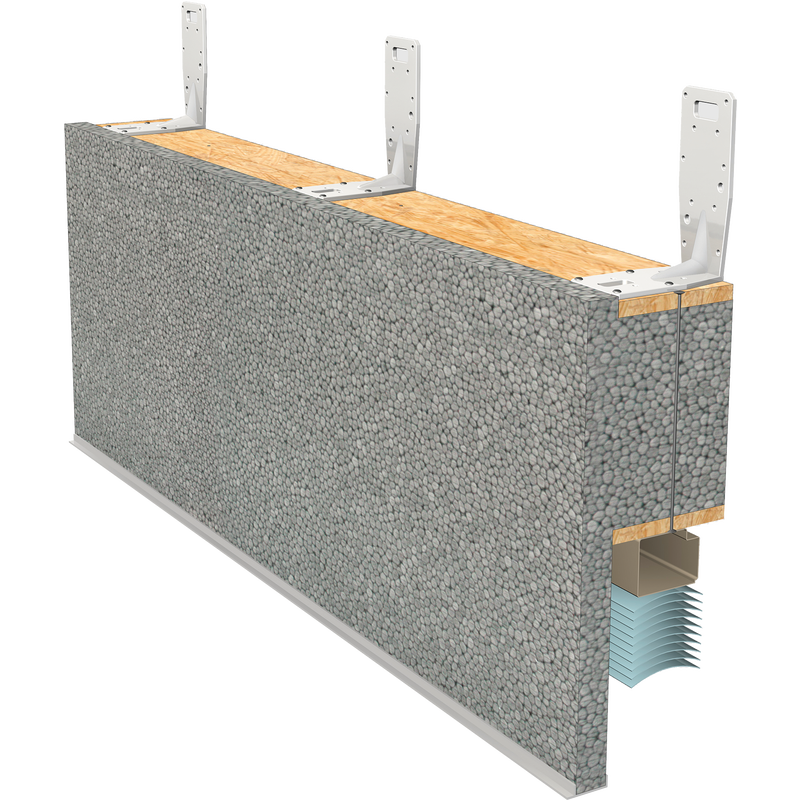

Produktabbildung / Product image

JKS
Jalousieschürze Plus

  • auf Maß produziertes Verkleidungselement in der Dämmebene aus EPS 032 grau für Jalousien
  • für den Neubau und die energetische Sanierung von Fassaden mit mineralischen Untergründen
  • zur wärmebrückenfreien Montage von Jalousien in Wärmedämm-Verbundsystemen mit EPS-Dämmstoffen und nachfolgendem Putzauftrag
  • für Dämmstärken 140, 160 und 180 mm
  • stabiles Element wahlweise mit integrierter Anputzleiste
  • Innenseite glatt mit Premiumplatten 2 mm verkleidet
  • alle Maße variabel
  • Standardmaß: Innenmaß 140 x 270 mm / Höhe 500 mm

Verarbeitung

Untergrund

Geeignete Untergründe
  • tragfähiges Mauerwerk
  • Normalbeton
  • mineralisch und organisch gebundene Putze
  • intakte, tragfähige Wand- oder Fassadenanstriche
Beschaffenheit / Prüfungen
  • Partielle Untergrundunebenheiten dürfen bis maximal 1 cm/m bei geklebten und bis maximal 2 cm/m bei geklebten und gedübelten Systemen ausgeglichen werden.
  • Zur Beurteilung des Putzgrundes sind die VOB/C DIN 18350, Abschnitt 3, DIN EN 13914-1/13914-2 sowie die Putznorm DIN 18550-1/18550-2 zu beachten.
  • Der Untergrund muss trocken, eben, sauber, trag- und saugfähig, frei von haftmindernden Rückständen, Ausblühungen und Sinterschichten sein.
  • Die Tragfähigkeit, insbesondere von Altputzen und -anstrichen, muss sorgfältig geprüft werden (z. B. Abreißprobe oder Gitterschnitt durchführen).

Verarbeitung

Auftragen / Verarbeiten
  • Oberkante der akurit JKS Jalousieschürze plus waagerecht am Untergrund markieren und Befestigungswinkel montieren. Die Befestigungspunkte sind links und rechts lotrecht zum innenliegenden Schacht einzuplanen. Der maximale Abstand der Winkel darf 1 m nicht überschreiten. Die Verklebung der Schürze erfolgt mit einem systemzugehörigem Kleber- und Armierungsmörtel. Die Verarbeitungshinweise des jeweiligen Produkts sind zu beachten.
  • Die Verklebung erfolgt in Randwulst-Punkt-Verklebung. Dabei ist ein Klebeflächenanteil von mindestens 80% einzuhalten.
  • Ein ausreichender Abstand des Klebers zum Fensterrahmen ist zu empfehlen um Verunreinigungen zu verhindern.
  • Zur winddichten Montage wird im direkten Anschlussbereich zum Fenster das akurit DBL Dichtband an der Jalousieschürze befestigt.
  • Die Schürze ist stramm am Winkel zu positionieren und auf den Untergrund zu pressen. Zur Fixierung sind die Montageschrauben im Winkel handfest anzuziehen. Die Ausrichtung der Elemente erfolgt mit gleichmäßigem Abstand zum Fensterrahmen.
  • Nach Trocknung die Montageschrauben fest anziehen. Bei geklebt und gedübelten WDVS sind zusätzlich 3 Dübel/m durch den Dämmstoffanteil der Schürze mit einem systemkonformen Dübel zu setzen.
  • Bei der Montage von mehrteiligen Schürzen wird werksseitig eine Verzahnung der Montageplatten und Abschlussschienen eingeplant. Die vollflächige Verklebung der Elemente stirnseitig untereinander geschieht mit einem im Lieferumfang enthaltenem Montagekleber.
Hinweise
  • Für schwer entflammbare Wärmedämm-Verbundsysteme sind die Vorgaben der jeweiligen Bauartgenehmigung zu beachten.
  • Bei mehrteiliger Montage sind zwischen den einzelnen Aluminiumprofilen 2 mm Fugenabstand eingeplant. Dieses stellt keinen Materialmangel da.
  • Stark expandierende vorkomprimierte Dichtbänder können zu ungewolltem Verziehen der Elemente führen. Dies ist bei der Verarbeitung zu berücksichtigen.

Technische Daten

Wärmeleitfähigkeit Dämmstoff: λ = 0,032 W/(mK)

Downloads

Technisches Merkblatt akurit JKS
Jalousieschürze Plus
PDFDownload

Artikel

ArtikelnummerArtikelabkürzungDämmplattendickeGTIN/EAN 4004637Gebindegröße
63211JKS EPS032 140140 mm- 63211 1Stück
63212JKS EPS032 160160 mm- 63212 8Stück
63213JKS EPS032 180180 mm- 63213 5Stück
