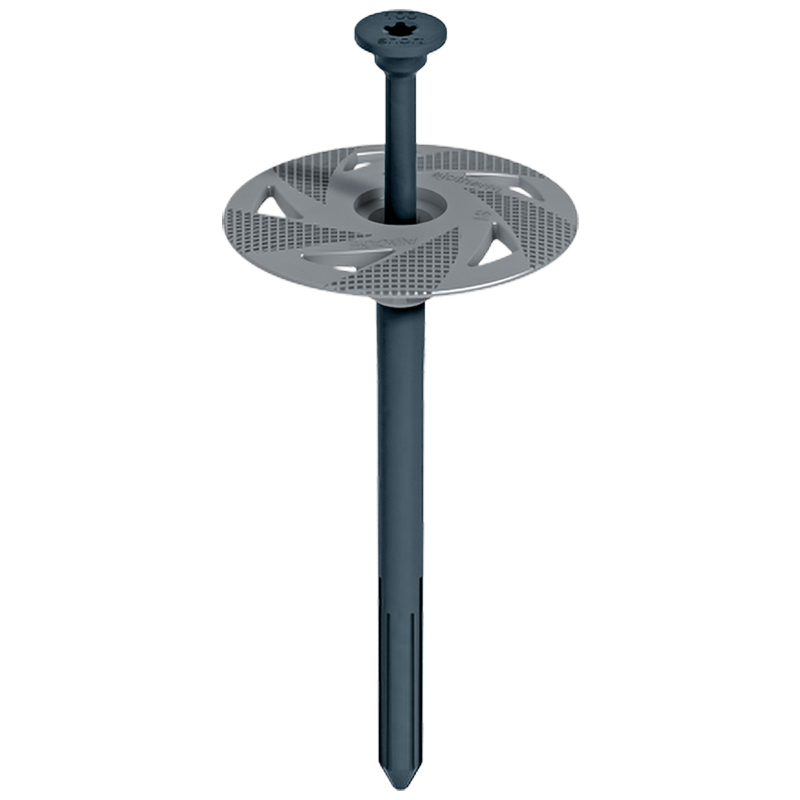

Produktabbildung / Product image

S1 short
Objekt-Schraubdübel

  • Schraubdübel mit Kunststoffschraube
  • zur Befestigung von außenseitigen WDVS mit Putzschicht
  • speziell für dünne Dämmstoffdicken (20 – 60 mm) z. B. bei Hochleistungsdämmstoffen sowie Laibungs- oder Deckendämmplatten
  • zur Verankerung in allen Untergrundkategorien (A bis E)
  • zur oberflächenbündigen Montage
  • für alle Dämmstoffarten
  • Zulassung: ETA-17/0991
  • mit akurit ET Kombiteller montierbar

Produktmerkmale

Eigenschaften

  • Zulassung: ETA-17/0991
  • mit akurit ET Kombiteller montierbar
  • zugelassen für alle Baustoffklassen (A, B, C, D, E)
  • hoher Setz- und Montagekomfort
  • schnelle Einschraubzeit
  • optimierte Wärmebrücke
  • mit Zusatzteller akurit ET Kombiteller VT 90 mm und SBL 140 mm montierbar

Verarbeitung

Verarbeitung

Verarbeitung
  • Bohrloch (Durchmesser: 8 mm) rechtwinklig zur Oberfläche des Verankerungsgrundes bohren.
  • Das Bohrloch muss mindestens 10 mm tiefer sein als die minimale Verankerungstiefe.
  • Bohrmehl aus dem Borloch entfernen.
  • Mit dem Setzwerkzeug S1 wird beim Setzen des Dübels eine oberflächenbündige Montage vereinfacht, kann aber auch mit einem Schrauber mit 5-Stern-Bit IPR 30 eingedreht werden.
  • Nicht im Untergrund greifende Dübel sind zu entfernen und in einem neuen Bohrloch zu verankern.
Hinweise
  • Die Anzahl der notwendigen Dübel und deren Positionierung in der Fassade ist auf Grundlage der jeweils gültigen Windlastnorm zu bestimmen.
  • Achsabstand zum Untergrundrand, Nachbardübel und Dicke des Bauteils ≥ 100 mm.

Artikel

ArtikelnummerArtikelabkürzungDübellängeGTIN/EAN 4004637Gebindegröße
83689S1-short 6060 mm- 83689 2100 Stück/Karton
83690S1-short 8080 mm- 83690 8100 Stück/Karton
83691S1-short 100100 mm- 83691 5100 Stück/Karton

Downloads

Technisches Merkblatt akurit S1 short
Objekt-Schraubdübel
PDFDownload
Umwelt-Produktdeklaration (EPD) Befestigungssysteme für WDVS
Objekt-Schraubdübel
PDFDownload
